與充液式變壓器不同，干式變壓器不含液體來散發多余的熱量并滿足溫度分類要求。相反，干式變壓器內的線圈是由氣體或干絕緣介質構成的。干式變壓器有三種常見類型:

這些變壓器通過通風口使用自然或風扇輔助循環來維持溫度要求。

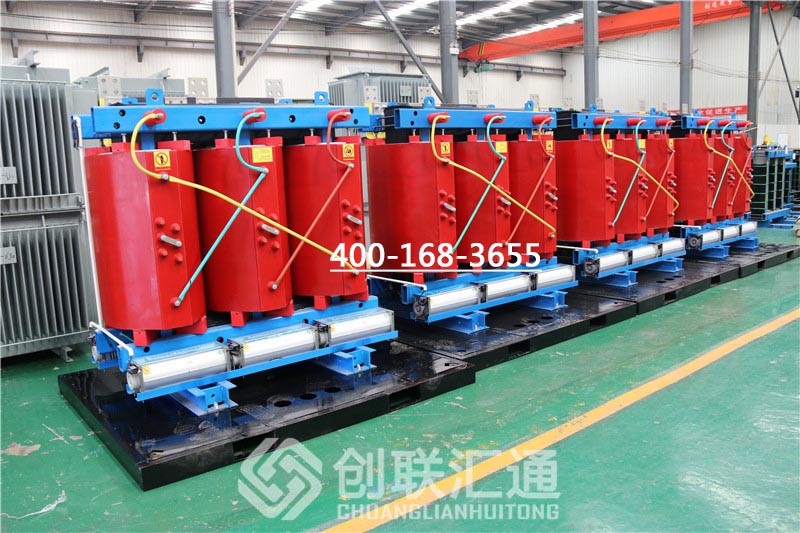

也稱為復合填充或罐裝變壓器，封裝設計將繞組封裝在固體絕緣材料(如樹脂，礫石，沙子或環氧樹脂)的混合物中，以幫助散熱。

非通風變壓器的全封閉設計適用于大氣中可能含有可能損壞變壓器的導電、腐蝕性或可燃材料的應用，并通過外殼的表面散發熱量。

普通干式變壓器

雖然干式變壓器主要有三種類型，但也有多種配置可用于滿足各種應用需求。四種最常見的配置包括:通用通風、通用封裝、全封閉不通風和小型動力中心。

1. 通用通風變壓器通常用于商業和輕工業通用應用，有單相和三相兩種配置。典型的通風變壓器的尺寸范圍為15-1000 kVA，一次電壓為380-575 V，二次電壓為120-240 V。線圈采用鋁或銅導體和220°C絕緣材料纏繞。這些變壓器在150°C至80°C的溫升范圍內工作，頻率為60或50 Hz。大多數外殼是國家電氣制造商協會(NEMA)額定類型1,2或3R

通常用于工業和輕工業通用應用，單相和三相通用封裝干式變壓器是雙繞組型，封裝(罐裝)在環氧涂層砂和礫石混合物中。典型的封裝變壓器的尺寸范圍為0.05- 75kva，一次電壓為380- 575v，二次電壓為120- 240v。這些變壓器在115°C至80°C的溫升范圍內工作，頻率為60或50 Hz。大多數外殼都是NEMA額定的3R或4X型。

3.全封閉不通風全封閉不通風變壓器非常適用于環境中含有可能損壞變壓器的導電、腐蝕性或可燃材料，或可能阻塞通風通道的棉絨和灰塵。由于外殼中沒有開口，熱量通過外殼的表面散失。典型的全封閉不通風變壓器的尺寸范圍為15 - 300kva，初級電壓范圍為380 - 575v，次級電壓范圍為120 - 240v。這些變壓器在150°C至80°C的溫升范圍內工作，頻率為60或50 Hz。大多數外殼是NEMA額定型3R, 4X或12。

小型電力中心將封裝變壓器、內部、一次和二次主斷路器集成到一個組件中，以降低成本、占地面積和安裝復雜性。小型電力中心變壓器的尺寸范圍為3 - 30kva，初級電壓為380 - 575v，次級電壓為120/ 240v(單相)或120/ 208v(三相)。這些解決方案非常適合需要在遠程位置使用120伏電壓的應用，例如停車場，工作臺和建筑工地的臨時電源。
